برد سنسور حرکتی چقدر است؟ بررسی محدوده تشخیص در سنسورهای مختلف

برد سنسور حرکتی بسته به نوع آن متفاوت است. برای سنسورهای PIR، محدوده تشخیص معمولاً بین ۵ تا ۱۲ متر قرار دارد، در حالی که سنسورهای اولتراسونیک می‌توانند تا ۱۰ متر را پوشش دهند و سنسورهای مادون قرمز فعال ممکن است برد بیشتری تا ۲۰ متر ارائه کنند. این محدوده تحت تأثیر عواملی مانند محیط نصب و تنظیمات قرار می‌گیرد. در ادامه به معرفی سنسورهای حرکتی و بررسی انواع و اجزای آن می‎پردازیم.

معرفی سنسورهای حرکتی و انواع رایج

سنسورهای حرکتی ابزارهایی الکترونیکی هستند که تغییرات در محیط را برای تشخیص حضور یا جابجایی اجسام شناسایی می‌کنند. این سنسورها در سیستم‌های امنیتی، روشنایی خودکار و اتوماسیون صنعتی کاربرد دارند.

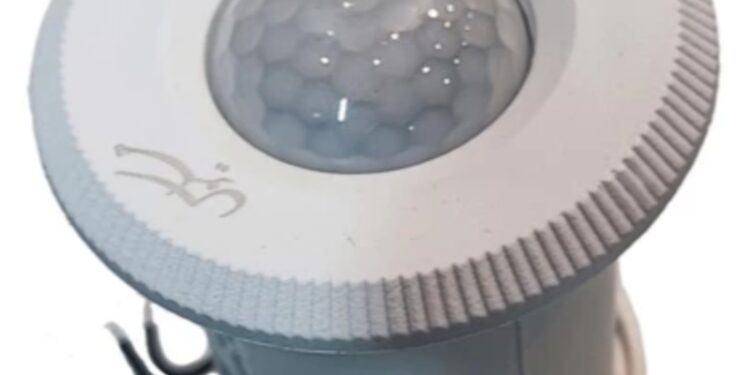

سنسور PIR: این نوع سنسور بر پایه مادون قرمز غیرفعال عمل می‌کند و تغییرات حرارتی ناشی از حرکت اجسام گرم مانند انسان یا حیوان را تشخیص می‌دهد. برد سنسور حرکتی در این مدل اغلب تا ۷ متر است و برای فضاهای داخلی مناسب می‌باشد.
سنسور مادون قرمز: سنسورهای مادون قرمز فعال امواج را ارسال و بازتاب آن را دریافت می‌کنند تا حرکت را شناسایی کنند. این سنسورها در شرایط نوری مختلف کارایی دارند و برد سنسور حرکتی آنها می‌تواند تا ۱۵ متر برسد.
سنسور اولتراسونیک: این سنسورها از امواج صوتی با فرکانس بالا استفاده می‌کنند تا فاصله و حرکت را اندازه‌گیری کنند. برد سنسور حرکتی در مدل‌های اولتراسونیک معمولاً بین ۲ تا ۱۰ متر است و در محیط‌های مرطوب یا غبارآلود عملکرد خوبی نشان می‌دهند.

اجزای اصلی سنسور PIR

سنسور PIR از اجزای کلیدی تشکیل شده که هر کدام نقش خاصی در عملکرد آن ایفا می‌کنند. لنز فرسنل امواج مادون قرمز را متمرکز می‌کند تا برد سنسور حرکتی افزایش یابد. سنسور پیروالکتریک تغییرات حرارتی را به سیگنال الکتریکی تبدیل می‌نماید و کنترل‌کننده BISS0001 سیگنال‌ها را پردازش کرده و خروجی را مدیریت می‌کند. این اجزا با هم هماهنگ عمل می‌کنند تا تشخیص دقیق‌تری فراهم شود.

نحوه عملکرد سنسور حرکتی و تشخیص تغییرات تابش مادون قرمز

دریافت امواج اولیه: سنسور امواج مادون قرمز محیط را بدون ارسال سیگنال فعال دریافت می‌کند.
تشخیص تفاوت حرارتی: با ورود جسم گرم، تغییرات در تابش مادون قرمز بین دو بخش سنسور ایجاد می‌شود.
تبدیل به سیگنال: سنسور پیروالکتریک این تغییرات را به ولتاژ الکتریکی تبدیل می‌کند.
پردازش توسط کنترل‌کننده: تراشه BISS0001 سیگنال را تقویت و فیلتر می‌کند تا نویز حذف شود.
خروجی فعال: در صورت تأیید حرکت، سیگنال HIGH ارسال و برد سنسور حرکتی بر اساس تنظیمات فعال می‌شود.
بازگشت به حالت اولیه: پس از توقف حرکت، سیگنال به LOW برمی‌گردد.

بررسی برد یا محدوده تشخیص سنسورهای مختلف و عوامل موثر بر آن

برد سنسور حرکتی در انواع مختلف سنسورها بر اساس فناوری آنها تعیین می‌شود. برای سنسورهای PIR، محدوده تشخیص داخلی از ۲۵ سانتی‌متر تا ۲۰ متر و خارجی تا ۱۵۰ متر است، اما در عمل اغلب ۵ تا ۱۲ متر کارایی دارد. سنسورهای اولتراسونیک برد ۲ تا ۱۰ متری ارائه می‌دهند و تحت تأثیر غبار کمتر قرار می‌گیرند. سنسورهای مادون قرمز فعال می‌توانند تا ۲۰ متر را پوشش دهند، اما نیاز به منبع انرژی فعال دارند.

عوامل موثر بر برد سنسور حرکتی https://noanoor.com/ شامل دمای محیط است که حرارت بالا می‌تواند حساسیت را کاهش دهد. زاویه نصب نیز مهم است؛ زاویه ۱۱۰ درجه در PIR پوشش وسیع‌تری فراهم می‌کند. کیفیت لنز و فیلترها بر تمرکز امواج تأثیرگذار هستند. نویز الکترومغناطیسی می‌تواند برد را محدود کند و تنظیمات دستی مانند حساسیت اجازه کنترل برد سنسور حرکتی را می‌دهد. در فضاهای باز، باد یا باران می‌تواند بر دقت تأثیر بگذارد، در حالی که در محیط‌های بسته، برد پایدارتری مشاهده می‌شود.

تنظیم حساسیت و زمان تاخیر سنسور برای افزایش دقت و کاهش خطا

تنظیم حساسیت سنسور PIR با استفاده از پتانسیومتر مربوطه انجام می‌شود تا برد سنسور حرکتی بهینه گردد. حساسیت بالا برای تشخیص حرکات کوچک مناسب است، اما ممکن است خطاهای کاذب ایجاد کند، بنابراین در محیط‌های پرنویز آن را کاهش دهید. زمان تاخیر نیز با پتانسیومتر دیگر تنظیم می‌شود و از ۳ ثانیه تا ۵ دقیقه قابل تغییر است. این تنظیم اجازه می‌دهد خروجی پس از تشخیص حرکت برای مدت مشخصی HIGH بماند، که دقت را افزایش می‌دهد و از فعال‌سازی مکرر جلوگیری می‌کند. برای کاهش خطا، حساسیت را در محدوده متوسط قرار دهید و زمان تاخیر را بر اساس کاربرد تنظیم نمایید، مانند ۳۰ ثانیه برای روشنایی راهروها.

محدودیت‌ها و شرایط محیطی که برد سنسور را تحت تاثیر قرار می‌دهند

سنسورهای حرکتی محدودیت‌هایی دارند که برد سنسور حرکتی را تحت تأثیر قرار می‌دهند. در محیط‌های گرم، PIR ممکن است حرارت زمینه را با حرکت اشتباه بگیرد و برد را کاهش دهد. رطوبت بالا در اولتراسونیک امواج صوتی را مختل می‌کند و برد را محدود می‌نماید. نویز الکترومغناطیسی از دستگاه‌های مجاور می‌تواند سیگنال‌ها را مختل کند. شیشه یا دیوارهای ضخیم امواج را مسدود می‌کنند و برد سنسور حرکتی را در فضاهای بسته کاهش می‌دهند. نور مستقیم خورشید حساسیت مادون قرمز را پایین می‌آورد. در شرایط باد شدید، حرکات غیرضروری مانند شاخه‌ها می‌تواند خطا ایجاد کند. برای حفظ برد، نصب در ارتفاع مناسب و دور از منابع حرارتی ضروری است.

اتصال سنسور PIR به آردوینو و نحوه دریافت سیگنال HIGH/LOW

برای اتصال سنسور PIR به آردوینو، پایه VCC را به ۵ ولت، GND را به زمین و OUT را به پین دیجیتال مانند ۲ متصل کنید.
در کد آردوینو، پین OUT را به عنوان ورودی تعریف کنید.
وقتی حرکت تشخیص داده شود، سیگنال HIGH (۳.۳ ولت) دریافت می‌شود و در نبود حرکت، LOW (۰ ولت) است. از تابع digitalRead برای خواندن وضعیت استفاده کنید.
این اتصال اجازه می‌دهد برد سنسور حرکتی با میکروکنترلر ادغام شود و خروجی مانند روشن کردن LED بر اساس سیگنال HIGH فعال شود.
زمان کالیبراسیون اولیه حدود ۶۰ ثانیه است تا سنسور آماده شود.

جمع‌بندی

سنسورهای حرکتی ابزارهای کارآمدی برای تشخیص تغییرات محیطی هستند. انواع PIR، مادون قرمز و اولتراسونیک هر کدام مزایای خود را دارند و برد سنسور حرکتی آنها بسته به کاربرد متفاوت است. اجزای PIR مانند لنز فرسنل و کنترل‌کننده BISS0001 عملکرد دقیق را تضمین می‌کنند. نحوه عملکرد بر پایه تغییرات مادون قرمز است و عوامل محیطی بر برد تأثیر می‌گذارند. تنظیم حساسیت و تاخیر دقت را افزایش می‌دهد، در حالی که محدودیت‌ها مانند حرارت و نویز نیاز به نصب مناسب دارند. اتصال به آردوینو ساده است و سیگنال HIGH/LOW کنترل را آسان می‌کند. انتخاب درست سنسور بر اساس نیاز، کارایی را به حداکثر می‌رساند.
