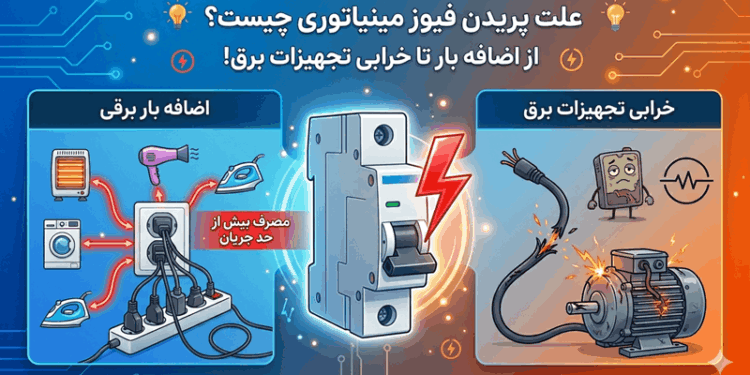

علت پریدن فیوز مینیاتوری چیست؟ از اضافه بار تا خرابی تجهیزات برق!

پریدن فیوز مینیاتوری معمولاً به دلیل اضافه بار، اتصال کوتاه، نشتی جریان، خرابی تجهیزات برقی، انتخاب نادرست آمپراژ فیوز یا فرسودگی مدار اتفاق می افتد. در واقع کلید مینیاتوری برای محافظت از سیم کشی و تجهیزات طراحی شده و هر زمان جریان از حد مجاز عبور کند، مدار را قطع می کند تا از آتش سوزی یا آسیب به تجهیزات جلوگیری شود.

به همین دلیل هنگام خرید کلید مینیاتوری اشنایدر یا هر برند معتبر دیگر، انتخاب صحیح آمپراژ، قدرت قطع و نوع کلید اهمیت زیادی دارد؛ زیرا یک انتخاب نادرست می تواند باعث عملکرد نامناسب سیستم حفاظتی و قطع های مکرر شود.

 اگر می خواهید بدانید علت پریدن فیوز بعد از چند دقیقه چیست و چه زمانی پریدن فیوز خطرناک است و چگونه می توان این مشکل را به صورت اصولی رفع کرد، تا انتهای این مقاله همراه باشید.

جدول خلاصه دلایل پریدن فیوز مینیاتوری

فیوز مینیاتوری چگونه عمل می کند؟

فیوز مینیاتوری یا MCB یکی از مهم ترین تجهیزات حفاظتی در سیستم های برق ساختمان و صنعت است. این تجهیز به کمک مکانیزم حرارتی و مغناطیسی، جریان غیرعادی را تشخیص داده و مدار را قطع می کند.

به نقل از وبسایت https://toolchi.ir:

ساختار داخلی MCB شامل دو سیستم حفاظتی مستقل است:

 حفاظت حرارتی (بی متال):

 در صورت افزایش تدریجی جریان (اضافه  بار)، تیغه بی متال گرم شده و با تغییر شکل، مدار را قطع می کند.

حفاظت مغناطیسی:

 در صورت وقوع اتصال کوتاه، میدان مغناطیسی قوی به صورت آنی، مکانیزم قطع را فعال می کند. این ترکیب باعث شده کلید مینیاتوری اشنایدر اصل و یا سایر برندهای معتبر از دقت عملکرد و سرعت قطع بسیار بالایی برخوردار باشد.

رایج ترین علت پریدن فیوز برق

در این بخش به رایج ترین دلایل اشاره می کنیم:

1. اضافه بار (Overload)

شایع ترین علت پریدن فیوز برق، اضافه بار است. این اتفاق زمانی رخ می دهد که چند وسیله پرمصرف به طور همزمان از یک مدار تغذیه شوند.

به عنوان مثال روشن بودن همزمان:

• کولر گازی
• اتو
• مایکروویو
• آبگرمکن برقی

می تواند جریان مصرفی را از ظرفیت فیوز بیشتر کند.

بر اساس تست هایی که روی تابلوهای مسکونی انجام دادیم، فیوزهای 16 آمپر در بسیاری از واحدهای مسکونی قدیمی به دلیل افزایش تعداد وسایل برقی جدید، به طور مداوم در معرض اضافه بار قرار دارند.

2. اتصال کوتاه (Short Circuit)

اتصال کوتاه زمانی رخ می دهد که سیم فاز و نول یا فاز و ارت مستقیماً به هم برخورد کنند.

نشانه های آن:

• جرقه
• بوی سوختگی
• قطع فوری برق
• پریدن فیوز بلافاصله بعد از وصل شدن

این حالت بسیار خطرناک تر از اضافه بار است و می تواند باعث آتش سوزی شود.

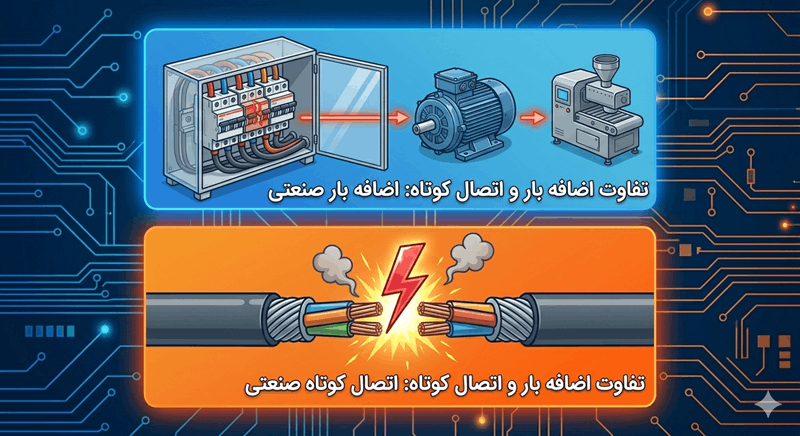

تفاوت اضافه بار و اتصال کوتاه چیست؟

یکی از اشتباهات رایج کاربران نیز همین است که هر قطع شدنی را اتصال کوتاه تصور می کنند؛ در حالی که بخش بزرگی از این موارد، ناشی از اضافه بار است.

علت پریدن فیوز بعد از چند دقیقه چیست؟

این مشکل معمولاً به اضافه بار حرارتی مربوط می شود.

در این شرایط:

• فیوز بلافاصله قطع نمی شود.
• جریان کمی بالاتر از حد مجاز است.
• المنت بی متال به تدریج گرم می شود.
• پس از چند دقیقه مدار قطع می شود.

این حالت اغلب در:

• کولر گازی
• پمپ آب
• هیتر برقی
• کمپرسورها

مشاهده می شود.

علت پریدن فیوز پمپ آب

یکی از پرتکرارترین سوالاتی که در پروژه های ساختمانی مطرح می شود، علت پریدن فیوز پمپ آب است.

خرابی سیم پیچ موتور

اگر عایق سیم پیچ آسیب دیده باشد، جریان موتور افزایش پیدا می کند.

نتیجه:

• افزایش آمپر
• گرم شدن موتور
• قطع کلید مینیاتوری

گیرپاژ شدن پروانه

در برخی پروژه ها مشاهده کرده ایم که وجود شن و رسوبات داخل پروانه باعث قفل شدن محور شده است. در این شرایط موتور جریان راه اندازی بسیار بالایی می کشد و فیوز قطع می شود.

انتخاب اشتباه نوع فیوز

برای موتورهای الکتریکی استفاده از تیپ C یا D ضروری است. فیوزهای تیپ B معمولاً جریان راه اندازی موتور را تحمل نمی کنند.

علت پریدن فیوز کنتور اصلی

زمانی که کل کنتور برق قطع می شود، معمولاً یکی از موارد زیر رخ داده است:

افزایش شدید مصرف ساختمان

در ساختمان های چند واحدی، مصرف همزمان آسانسور، پمپ و تجهیزات سرمایشی می تواند از ظرفیت انشعاب بیشتر شود.

خرابی کلید اصلی

در برخی موارد خود کلید اصلی دچار ضعف مکانیکی شده است.

در تجربه ای که روی تابلوهای صنعتی داشتیم، بسیاری از کلیدهایی که بیش از 10 سال کار کرده بودند، در جریان های پایین تر از مقدار نامی قطع می کردند.

پیشنهاد می کنیم حتما مطلب بررسی علت خرابی کلید مینیاتوری را مطالعه کنید.

اتصال کوتاه در مدار اصلی

این خطرناک ترین حالت است و نیاز به بررسی فوری دارد.

آیا پریدن فیوز خطرناک است؟

پاسخ بستگی به علت آن دارد. اگر فیوز به دلیل حفاظت مدار عمل کند، اتفاقاً نشانه سالم بودن سیستم حفاظتی است.

 اما اگر مرتب تکرار شود همراه جرقه باشد بوی سوختگی ایجاد شود تابلو برق داغ شود باید فوراً بررسی تخصصی انجام شود.

 در بسیاری از موارد، استفاده از تجهیزات حفاظتی استاندارد مانند: محافظ جان می تواند از بروز خطرات جدی جلوگیری کند؛ به همین دلیل بسیاری از برق کاران و مدیران پروژه پیش از انتخاب تجهیزات حفاظتی، لیست قیمت محافظ جان اشنایدر را بررسی می کنند تا متناسب با شرایط شبکه و سطح ایمنی موردنیاز، گزینه مناسبی را انتخاب کنند.

 بی توجهی به این علائم ممکن است باعث آسیب به تجهیزات برقی، افزایش هزینه های تعمیرات و حتی خطر آتش سوزی شود..

چه زمانی باید فیوز یا کلید مینیاتوری تعویض شود؟

در صورت مشاهده این موارد باید اقدام به تعویض کلید مینیاتوری نماییدک

قطع مکرر بدون علت

اگر جریان مصرفی طبیعی است اما کلید مدام قطع می شود، احتمال خرابی مکانیزم داخلی وجود دارد.

تغییر رنگ بدنه

زرد شدن یا سیاه شدن بدنه نشانه افزایش حرارت است.

کاهش قدرت قطع

گاهی کلید در جریان های پایین تر از مقدار نامی عمل می کند.

آسیب ناشی از اتصال کوتاه شدید

برخی اتصال کوتاه های سنگین می توانند به مکانیزم داخلی آسیب بزنند.

نقش کیفیت تجهیزات در جلوگیری از پریدن فیوز

در مقایسه ای که بین برندهای مختلف داشتیم، دقت عملکرد کلیدهای باکیفیت در شرایط اضافه بار بسیار بالاتر است؛ به همین دلیل در پروژه های صنعتی معمولاً از محصولات برندهای معتبر استفاده می شود.

در زمان بررسی گزینه های موجود برای خرید کلید مینیاتوری اشنایدر و یا خرید کلید اتوماتیک اشنایدر، مهم ترین نکته توجه به جریان نامی، قدرت قطع و اصالت کالا است.

نکات تخصصی که پس از پریدن فیوز مینیاتوری باید بدانید:

 مهم ترین این موارد شامل نکات زیر است:

1. هرگز آمپراژ فیوز را بدون محاسبه افزایش ندهید؛

بسیاری از آتش سوزی های ساختمانی ناشی از جایگزینی فیوز 16 آمپر با 25 آمپر است.

2. اتصالات تابلو را سالی یک بار بررسی کنید؛

شل شدن ترمینال ها یکی از دلایل اصلی گرم شدن مدار است.

3. دمای محیط تابلو را کنترل کنید؛

افزایش دمای محیط باعث عملکرد زودهنگام بی متال می شود.

4.  از تجهیزات اصلی استفاده کنید

در پروژه های صنعتی مشاهده کرده ایم کلیدهای غیراستاندارد تا 40 درصد خطای عملکرد بیشتری نسبت به نمونه های اصلی دارند.

جمع بندی؛ راهنمای نهایی رفع مشکل پریدن فیوز مینیاتوری در ساختمان و صنعت

پریدن فیوز مینیاتوری در اغلب موارد نشانه وجود یک مشکل واقعی در مدار است و نباید صرفاً با بالا زدن مجدد کلید از کنار آن عبور کرد. اضافه بار، اتصال کوتاه، خرابی تجهیزات، انتخاب نامناسب نوع فیوز و فرسودگی سیستم برق از مهم ترین دلایل این اتفاق هستند.

 تجربه نشان داده است که استفاده از تجهیزات استاندارد، طراحی صحیح تابلو برق و سرویس دوره ای می تواند بخش عمده ای از این مشکلات را برطرف کند. برای پروژه های صنعتی و ساختمانی، انتخاب اصولی تجهیزات حفاظتی و استفاده از محصولات استاندارد، نقش تعیین کننده ای در افزایش ایمنی و کاهش هزینه های تعمیرات خواهد داشت.
