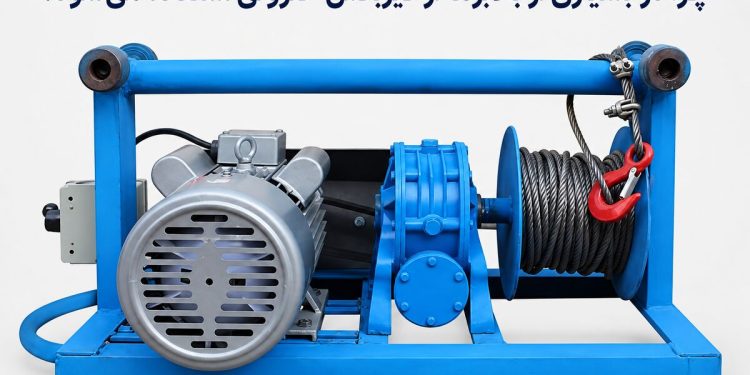

چرا در بسیاری از بالابرها از گیربکس حلزونی استفاده می‌شود؟

طبق گزارشات بازار، در سیستم های بالابر، انتقال مناسب نیرو یکی از عوامل مهم در عملکرد صحیح دستگاه می باشد. موتور الکتریکی معمولاً با سرعت چرخشی خاصی کار می کند، اما برای جابجایی بار به سرعت خروجی کمتر و گشتاور بیشتری نیاز است. به همین دلیل گیربکس به عنوان قسمت انتقال نیرو بین موتور و مکانیزم بالابر قرار می گیرد تا سرعت و توان خروجی را با نیازهای سیستم هماهنگ کند.

گیربکس حلزونی یکی از انواع گیربکس های صنعتی است که در برخی از آسانسورهای ساختمانی، کارگاهی و صنعتی مورد استفاده قرار می گیرد. ساختار فشرده، امکان دستیابی به ضریب تبدیل بالا و قابلیت افزایش گشتاور خروجی از جمله ویژگی هایی است که باعث شده این نوع گیربکس در برخی کاربردهای انتقال بار مورد توجه قرار گیرد.

البته انتخاب گیربکس مناسب برای بالابر تنها بر اساس نوع گیربکس نیست. مشخصات فنی دستگاه، نحوه استفاده و شرایط واقعی کار باید بررسی شود تا موتور و گیربکس عملکرد مناسبی داشته باشند. در این مقاله به بررسی چرایی استفاده از گیربکس حلزونی در برخی آسانسورها و چه نکاتی در انتخاب آن می پردازیم.

نقش گیربکس در عملکرد آسانسور چیست؟

موتور الکتریکی به تنهایی برای جابجایی مستقیم بسیاری از بارهای صنعتی مناسب نیست. زیرا سرعت چرخش موتور زیاد است و ممکن است گشتاور خروجی آن با نیازهای مکانیزم بالابر مطابقت نداشته باشد. گیربکس با قرار گرفتن بین موتور و قسمت مکانیکی آسانسور، سرعت ورودی را کاهش داده و گشتاور خروجی مورد نیاز را با توجه به ضریب تبدیل و راندمان آن تامین می کند. این فرآیند باعث می شود که توان تولید شده توسط موتور با شرایط مورد نیاز سیستم بالابر مطابقت داشته باشد و بار با سرعت کنترل شده حرکت کند.

در واقع گیربکس نقش واسطه ای را ایفا می کند که ویژگی های خروجی موتور را با نیازهای مکانیکی ماشین تطبیق می دهد. به همین دلیل انتخاب صحیح آن تاثیر مستقیمی بر عملکرد، استهلاک قطعات و عملکرد پایدار سیستم دارد.

چرا گیربکس حلزونی یکی از گزینه های رایج در آسانسورها است؟

گیربکس حلزونی به دلیل ساختار خاص خود دارای ویژگی هایی است که آن را برای برخی از سیستم های بالابر مناسب می کند. در ادامه به بررسی مهم ترین ویژگی هایی می پردازیم که منجر به استفاده از این نوع گیربکس در آسانسورها شده است.

کاهش سرعت و افزایش گشتاور در ساختار فشرده

یکی از دلایل استفاده از گیربکس حلزونی در برخی از سیستم های بالابر، امکان دستیابی به ضریب تبدیل بالا در ساختار نسبتا فشرده است. این ویژگی باعث می شود که سرعت بالای موتور به سرعت خروجی مناسب برای حرکت مکانیسم بالابر تبدیل شود.

در بسیاری از کاربردهای بلند کردن، نیاز اصلی کاهش سرعت و افزایش گشتاور است. زیرا حرکت بار باید با نیروی کافی و کنترل مناسب انجام شود. گیربکس حلزونی در شرایطی می تواند پاسخگوی این نیاز باشد که ویژگی های کاری دستگاه با قابلیت های این نوع گیربکس همخوانی داشته باشد.

خود قفل شدن؛ یکی از ویژگی های مهم گیربکس حلزونی در آسانسورها

یکی دیگر از ویژگی هایی که باعث شده گیربکس های حلزونی در برخی کاربردهای بالابری مورد توجه قرار گیرند، امکان ایجاد خاصیت خود قفل شدن در شرایط خاص است.

در برخی از طرح ها و ضریب تبدیل بالا، به دلیل ویژگی های هندسی مجموعه مارپیچ و مارپیچ و همچنین شرایط اصطکاک بین سطوح تماس، حرکت معکوس از سمت خروجی به سمت ورودی می تواند دشوارتر شود. این ویژگی ممکن است به حفظ موقعیت بار هنگام توقف در برخی برنامه ها کمک کند.

با این حال، قفل خودکار برای همه گیربکس های حلزونی مشخصه قطعی نیست و به عواملی مانند طراحی گیربکس، زاویه مارپیچ، ضریب تبدیل، شرایط روغن کاری، سایش قطعات و شرایط کار ماشین بستگی دارد.

همچنین در سیستم های بالابر نباید این ویژگی را جایگزین تجهیزات ایمنی مانند ترمزهای مکانیکی یا سایر مکانیسم های حفاظتی دانست. ایمنی آسانسور به مجموعه ای از عوامل از جمله طراحی مناسب، انتخاب مناسب تجهیزات و رعایت الزامات ایمنی بستگی دارد.

گیربکس های حلزونی علاوه بر کاربرد در سیستم های بالابر در بسیاری از تجهیزات صنعتی با نیاز به کاهش سرعت و انتقال گشتاور نیز مورد استفاده قرار می گیرند. برای بررسی جزئیات بیشتر در مورد این نوع گیربکس می توانید مقاله را مطالعه کنید بررسی ویژگی ها و کاربردهای مهم گیربکس حلزونی را بخوانید

چه زمانی گیربکس حلزونی انتخاب مناسبی برای بالابر نیست؟

گیربکس حلزونی با وجود مزایایی مانند ساختار فشرده، قابلیت دستیابی به ضریب تبدیل بالا و امکان ایجاد خاصیت خود قفل شدن در برخی شرایط، گزینه مناسبی برای تمامی کاربردهای بالابری نیست.

در کاربردهایی که گیربکس باید به طور مداوم برای ساعات طولانی، سیکل های کاری بالا یا بارهای سنگین کار کند، عواملی مانند راندمان، تولید گرما و ظرفیت اتلاف گرما اهمیت بیشتری پیدا می کنند. در این شرایط، اصطکاک در مجموعه مارپیچ و مارپیچ می تواند دمای کار را افزایش دهد و نیاز به بررسی دقیق تری از شرایط کار دارد.

بنابراین در مصارف سنگین یا عملیات مداوم، انتخاب گیربکس باید بر اساس شرایط واقعی کار باشد و سایر سازه های طراحی شده برای چنین شرایطی نیز ممکن است در نظر گرفته شود.

گیربکس حلزونی در کدام آسانسورها استفاده می شود؟

گیربکس حلزونی در برخی آسانسورها استفاده می شود که نیاز به کاهش سرعت، افزایش گشتاور و انتقال حرکت با سرعت و نیروی متناسب دارند.

آسانسورهای ساختمانی

در آسانسورهای ساختمانی گیربکس با کاهش دور موتور و افزایش گشتاور خروجی امکان جابجایی مواد با سرعت مورد نیاز سیستم را فراهم می کند. در این کاربرد عواملی مانند ظرفیت جابجایی، ارتفاع حرکت و شرایط نصب دستگاه باید در انتخاب مجموعه انتقال نیرو در نظر گرفته شود.

آسانسورهای صنعتی و کارگاهی

گیربکس های حلزونی در برخی از تجهیزات جابجایی مواد و آسانسورهای صنعتی نیز استفاده می شوند. در این کاربردها نوع بار، تعداد راه اندازی و مدت زمان کارکرد از جمله عواملی هستند که در انتخاب تجهیزات انتقال نیرو حائز اهمیت هستند.

نکات مهم در انتخاب گیربکس حلزونی برای بالابر

انتخاب گیربکس مناسب باید بر اساس مشخصات واقعی دستگاه و شرایط کاری آن انجام شود. مهمترین چیزهایی که باید بررسی شوند عبارتند از:

ظرفیت بار و گشتاور مورد نیاز

گیربکس باید توانایی انتقال گشتاور مورد نیاز برای جابجایی بار را داشته باشد. انتخاب گیربکس با ظرفیت کمتر از نیاز واقعی می تواند باعث افزایش فشار کاری، افزایش دمای قطعات و کاهش عمر خبرجو تجهیزات شود. برای این منظور علاوه بر وزن بار، عواملی مانند گشتاور مورد نیاز در شروع حرکت و شرایط استارت نیز باید در نظر گرفته شود.

نسبت تبدیل

ضریب تبدیل تعیین می کند که سرعت خروجی گیربکس چقدر کاهش می یابد. این مقدار باید با توجه به سرعت مورد نیاز بالابر و عملکرد مکانیزم انتخاب شود. ضریب تبدیل بالاتر معمولا سرعت خروجی کمتر و گشتاور بیشتر را امکان پذیر می کند، اما باید در ارتباط با کارایی و شرایط کاری گیربکس انجام شود.

هماهنگی موتور و گیربکس

موتور و گیربکس باید به عنوان یک مونتاژ هماهنگ انتخاب شوند. قدرت موتور، سرعت ورودی، نوع برق مصرفی، شرایط راه اندازی و نحوه انتقال نیرو، همگی باید با مشخصات گیربکس مطابقت داشته باشند. انتخاب نادرست موتور یا گیربکس می تواند باعث کاهش عملکرد مجموعه و افزایش فشار بر قطعات مکانیکی شود.

فاکتور خدمات و شرایط کار

در انتخاب گیربکس فقط ظرفیت اسمی کافی نیست و باید شرایط واقعی استفاده از دستگاه نیز بررسی شود. تعداد دفعات روشن و خاموش شدن، میزان بارگیری، مدت زمان کارکرد و وجود ضربه یا ضربه مکانیکی در انتخاب ظرفیت مناسب تاثیر دارد. به همین دلیل در بسیاری از انتخاب های صنعتی ضریب سرویس در نظر گرفته می شود تا گیربکس بتواند در شرایط واقعی با اطمینان بیشتری عمل کند.

شرایط محیطی و نگهداری

محل نصب گیربکس، دمای محیط، میزان گرد و غبار، روش روغن کاری و برنامه نگهداری نیز بر عملکرد و عمر خبرجو آن تأثیر می گذارد. روغن کاری مناسب و بازرسی دوره ای از وضعیت قطعات به خصوص در کاربردهایی که گیربکس ساعت ها کار می کند بسیار مهم است.

اشتباهات رایج در استفاده از گیربکس بالابر

عملکرد صحیح گیربکس آسانسور به انتخاب با توجه به بار، روش نصب و شرایط کار بستگی دارد. بی توجهی به نکات زیر می تواند باعث افزایش استهلاک و کاهش عمر خبرجو گیربکس شود:
