راهنمای فنی انتخاب حساسیت کلید محافظ جان؛ تفاوت ۳۰، ۱۰۰ و ۳۰۰ میلی‌آمپر

انتخاب حساسیت مناسب برای تجهیزات حفاظت جریان نشتی یکی از مراحل مهم طراحی تابلوهای برق صنعتی و ساختمانی است. در بسیاری از پروژه‌ها، مهندسان برق هنگام انتخاب کلید محافظ جان  با مقادیر مختلفی مانند ۳۰، ۱۰۰ و ۳۰۰ میلی‌آمپر مواجه می‌شوند. اگرچه این اعداد در ظاهر تنها بیانگر یک مشخصه الکتریکی هستند، اما هرکدام می‌توانند در طراحی حفاظت مدار نقش متفاوتی داشته باشند.

حساسیت جریان نشتی باید با توجه به هدف حفاظت، نوع شبکه، شرایط نصب و ماهیت بارهای الکتریکی تعیین شود. انتخاب مقدار نامناسب ممکن است باعث عملکرد ناخواسته تجهیزات، کاهش تداوم سرویس یا ناکافی‌بودن حفاظت موردنیاز شود. در این راهنمای فنی، تفاوت حساسیت‌های متداول، معیارهای انتخاب و نکات مهم بررسی محصولات از جمله محافظ جان رعد الکتریک توضیح داده می‌شود.

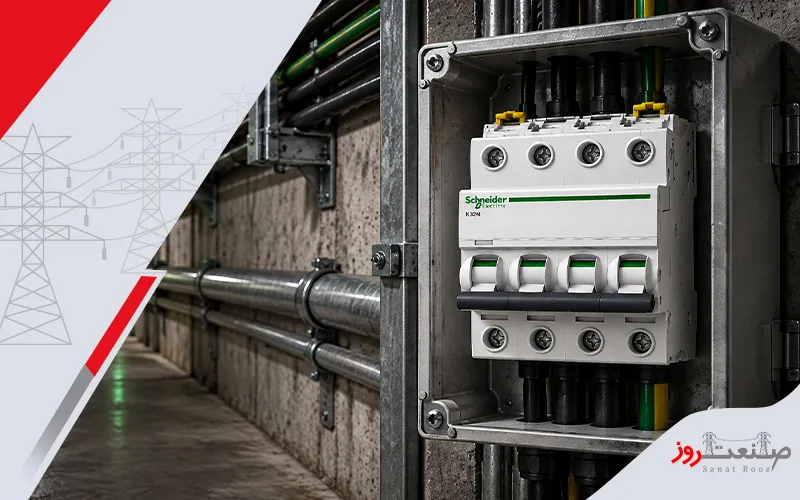

حساسیت کلید محافظ جان چیست و چگونه تعریف می‌شود؟

حساسیت کلید محافظ جان با نماد IΔn مشخص می‌شود و به جریان تفاضلی نامی عملکرد تجهیز اشاره دارد. این پارامتر معمولاً بر حسب میلی‌آمپر بیان می‌شود و یکی از مهم‌ترین ویژگی‌های فنی تجهیزات حفاظت جریان نشتی است.

در شرایط عادی، مجموع برداری جریان‌های عبوری از هادی‌های فعال مدار تقریباً صفر است. زمانی که بخشی از جریان از مسیر ناخواسته‌ای مانند زمین یا بدنه تجهیزات عبور کند، عدم تعادل جریان ایجاد می‌شود. کلید محافظ جان با تشخیص این اختلاف و رسیدن آن به شرایط عملکرد تعریف‌شده، مدار را قطع می‌کند.

تفاوت جریان نامی و حساسیت جریان نشتی

یکی از اشتباهات رایج در انتخاب تجهیزات حفاظتی، یکسان دانستن جریان نامی و حساسیت جریان نشتی است. این دو مشخصه عملکردهای متفاوتی دارند و نباید با یکدیگر اشتباه گرفته شوند.

جریان نامی با نماد In و واحد آمپر نشان داده می‌شود و بیانگر جریان قابل عبور از تجهیز در شرایط مشخص است. در مقابل، حساسیت جریان تفاضلی با نماد IΔn و واحد میلی‌آمپر مشخص می‌شود.

برای مثال، عبارت 40A / 30mA روی یک RCCB به این معنی است که جریان نامی تجهیز ۴۰ آمپر و حساسیت جریان تفاضلی نامی آن ۳۰ میلی‌آمپر است. این مشخصات به‌تنهایی نشان نمی‌دهند که کلید دارای حفاظت اضافه‌بار یا اتصال کوتاه است.

آیا کلید محافظ جان دقیقاً در جریان نامی نشتی قطع می‌کند؟

در تجهیزات استاندارد، جریان تفاضلی نامی به معنی یک نقطه قطع کاملاً ثابت در تمام شرایط نیست. عملکرد تجهیز به استاندارد محصول، شکل موج جریان نشتی، نوع کلید و شرایط آزمون بستگی دارد.

برای نمونه، در آزمون‌های متداول کلیدهای RCCB غیرتأخیری، تجهیز نباید در جریان تفاضلی معادل نصف IΔn عمل کند و باید در جریان نامی IΔn مطابق الزامات استاندارد عمل کند. بنابراین حساسیت ۳۰ میلی‌آمپر به این معنی نیست که تمام کلیدها دقیقاً در مقدار ۳۰ میلی‌آمپر و با زمان یکسان قطع می‌شوند.

تفاوت کلید محافظ جان ۳۰، ۱۰۰ و ۳۰۰ میلی‌آمپر

مقادیر ۳۰، ۱۰۰ و ۳۰۰ میلی‌آمپر از حساسیت‌های شناخته‌شده در تجهیزات حفاظت جریان تفاضلی هستند. انتخاب میان این مقادیر باید براساس هدف حفاظت و الزامات استاندارد انجام شود، زیرا هر حساسیت برای تمام مدارها مناسب نیست.

این تقسیم‌بندی یک راهنمای عمومی است و انتخاب نهایی باید براساس نوع سیستم زمین، شرایط قطع خودکار، مقررات محل نصب و مشخصات تجهیزات انجام شود.

کلید محافظ جان ۳۰ میلی‌آمپر

حساسیت ۳۰ میلی‌آمپر در بسیاری از کاربردهای حفاظت تکمیلی در برابر برق‌گرفتگی استفاده می‌شود. این مقدار به‌ویژه در مدارهای نهایی مشخصی که استانداردهای نصب، حفاظت تکمیلی را الزامی می‌دانند، اهمیت دارد.

بااین‌حال، نصب کلید ۳۰ میلی‌آمپر به‌تنهایی ایمنی کامل ایجاد نمی‌کند. حفاظت در برابر تماس مستقیم و غیرمستقیم به مجموعه‌ای از اقدامات مانند عایق‌بندی مناسب، اتصال زمین، هم‌بندی حفاظتی و قطع خودکار تغذیه وابسته است.

همچنین کلید محافظ جان نمی‌تواند تمام حالت‌های برق‌گرفتگی را تشخیص دهد. برای مثال، تماس هم‌زمان با فاز و نول که باعث ایجاد جریان تفاضلی قابل‌تشخیص نشود، ممکن است به قطع مدار منجر نشود.

کلید محافظ جان ۱۰۰ میلی‌آمپر

حساسیت ۱۰۰ میلی‌آمپر در برخی طرح‌های حفاظت خطای زمین و تابلوهای توزیع کاربرد دارد. استفاده از این مقدار باید با توجه به شرایط شبکه، مقاومت مسیر خطا و الزامات زمان قطع بررسی شود.

در طراحی‌هایی که تجهیزات حفاظت جریان تفاضلی در چند سطح نصب می‌شوند، انتخاب حساسیت متفاوت برای تجهیزات بالادست و پایین‌دست ممکن است بخشی از راهکار هماهنگی حفاظتی باشد.

بااین‌حال، اختلاف حساسیت به‌تنهایی تضمین‌کننده سلکتیویته نیست و زمان عملکرد و ویژگی‌های کلیدها نیز باید بررسی شوند.

کلید محافظ جان ۳۰۰ میلی‌آمپر

حساسیت ۳۰۰ میلی‌آمپر در برخی کاربردهای کاهش خطر آتش‌سوزی ناشی از خطای زمین و حفاظت در سطح توزیع مورد استفاده قرار می‌گیرد. هدف این نوع حفاظت با حفاظت تکمیلی اشخاص در حساسیت ۳۰ میلی‌آمپر یکسان نیست.

در مدارهایی که خطر ایجاد حرارت ناشی از جریان نشتی وجود دارد، تجهیزات حفاظت جریان تفاضلی می‌توانند بخشی از طرح حفاظتی باشند. بااین‌حال، انتخاب حساسیت ۳۰۰ میلی‌آمپر به معنی حذف نیاز به سایر تجهیزات حفاظتی یا اقدامات پیشگیری از آتش‌سوزی نیست.

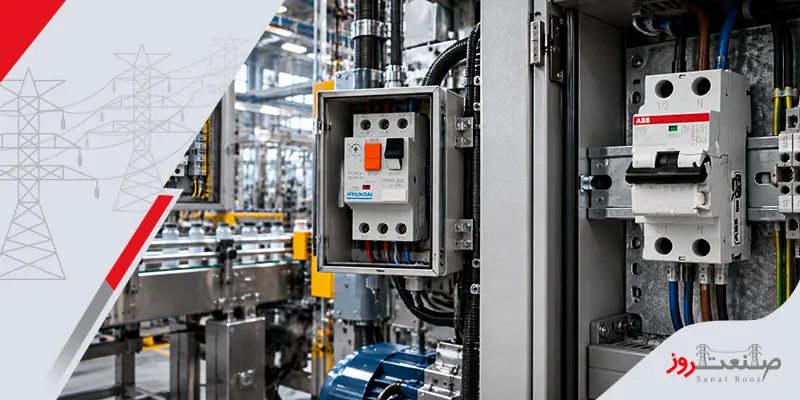

دستورالعمل انتخاب حساسیت مناسب کلید محافظ جان

برای انتخاب صحیح حساسیت جریان نشتی، بهتر است فرآیند طراحی در چند مرحله مشخص انجام شود. این روش کمک می‌کند مقدار حساسیت صرفاً براساس تجربه عمومی یا قیمت محصول تعیین نشود.

مرحله اول؛ مشخص‌کردن هدف حفاظت

ابتدا باید تعیین شود که کلید محافظ جان برای چه هدفی در مدار استفاده می‌شود. حفاظت تکمیلی اشخاص، حفاظت خطای زمین و کاهش خطر آتش‌سوزی از اهداف متفاوتی هستند که ممکن است به الزامات مختلفی نیاز داشته باشند.

در مدارهایی که حفاظت تکمیلی اشخاص الزامی است، استفاده از تجهیز مناسب با جریان تفاضلی نامی حداکثر ۳۰ میلی‌آمپر در بسیاری از استانداردهای نصب مطرح می‌شود.

مرحله دوم؛ بررسی نوع شبکه زمین

نوع سیستم اتصال زمین بر انتخاب و عملکرد تجهیزات حفاظت جریان تفاضلی تأثیر دارد. شبکه‌های TT، TN و IT دارای شرایط متفاوتی هستند و الزامات قطع خودکار تغذیه در آن‌ها یکسان نیست.

برای مثال، در سیستم TT، رابطه میان مقاومت الکترود زمین، جریان عملکرد تجهیز و ولتاژ تماس مجاز از عوامل مهم طراحی است.

در این شرایط، انتخاب حساسیت باید بر اساس محاسبات حفاظتی و مقررات نصب انجام شود.

مرحله سوم؛ بررسی جریان نشتی طبیعی تجهیزات

بسیاری از تجهیزات الکترونیکی در شرایط عادی دارای جریان نشتی مشخصی هستند. فیلترهای تداخل الکترومغناطیسی، منابع تغذیه سوئیچینگ و برخی تجهیزات الکترونیک قدرت می‌توانند در جریان نشتی طبیعی مدار نقش داشته باشند.

اگر چند دستگاه دارای جریان نشتی طبیعی به یک کلید محافظ جان مشترک متصل شوند، مجموع جریان‌های نشتی ممکن است احتمال قطع ناخواسته را افزایش دهد.

در چنین شرایطی، بررسی مقدار نشتی واقعی، تقسیم مدارها و انتخاب تجهیزات مناسب اهمیت دارد. افزایش حساسیت نامی یا حذف حفاظت بدون بررسی فنی، راهکار قابل‌قبولی نیست.

مرحله چهارم؛ بررسی نوع جریان تفاضلی

انتخاب حساسیت باید همراه با بررسی تیپ کلید انجام شود. کلیدهای تیپ AC، A، F و B از نظر شکل موج جریان تفاضلی قابل‌تشخیص تفاوت دارند.

برای مثال، تیپ A علاوه بر جریان تفاضلی متناوب سینوسی، برخی جریان‌های مستقیم پالسی را نیز تشخیص می‌دهد. در مدارهای دارای درایو یا تجهیزات الکترونیک قدرت، ممکن است استفاده از تیپ‌های دیگری لازم باشد.

نوع مناسب باید براساس ویژگی بار و دستورالعمل سازنده تعیین شود.

مرحله پنجم؛ بررسی هماهنگی تجهیزات حفاظتی

در تابلوهایی که چند کلید محافظ جان به‌صورت متوالی نصب می‌شوند، هماهنگی عملکرد اهمیت زیادی دارد. در صورت طراحی نامناسب، وقوع خطا در یک مدار پایین‌دست ممکن است باعث قطع تجهیزات بالادست نیز شود.

برای کاهش این مشکل، باید حساسیت، زمان عملکرد، نوع کلید و مشخصات تجهیزات حفاظتی با یکدیگر بررسی شوند. استفاده از کلیدهای تأخیری یا سلکتیو در شرایط مجاز می‌تواند بخشی از راهکار باشد.

مثال فنی؛ انتخاب حساسیت محافظ جان برای یک تابلو توزیع

فرض کنید یک تابلو توزیع ساختمانی دارای چند مدار پریز، روشنایی و تجهیزات خدماتی است. در طراحی این تابلو، برخی مدارهای نهایی طبق مقررات نیازمند حفاظت تکمیلی اشخاص هستند و برای مدارهای دیگر نیز حفاظت خطای زمین باید بررسی شود.

در مرحله نخست، مدارهایی که حفاظت تکمیلی اشخاص برای آن‌ها الزامی است شناسایی می‌شوند. برای این مدارها، استفاده از کلید محافظ جان مناسب با حساسیت حداکثر ۳۰ میلی‌آمپر بررسی می‌شود.

در مرحله دوم، شرایط شبکه زمین، جریان نشتی طبیعی تجهیزات و هماهنگی با حفاظت بالادست ارزیابی می‌شود. اگر یک تجهیز حفاظت تفاضلی بالادست نیز موردنیاز باشد، حساسیت و زمان عملکرد آن باید با کلیدهای پایین‌دست هماهنگ شود.

این مثال یک روش تصمیم‌گیری را نشان می‌دهد و به معنی مناسب‌بودن یک حساسیت مشخص برای تمام تابلوهای ساختمانی نیست.

بررسی مشخصات فنی محافظ جان رعد الکتریک

رعد الکتریک یکی از برندهای فعال در حوزه تجهیزات برق و تابلوهای الکتریکی است. هنگام بررسی محصولات حفاظت جریان تفاضلی این برند، لازم است مشخصات هر مدل به‌صورت مستقل با نیاز پروژه تطبیق داده شود.

در انتخاب محافظ جان رعد الکتریک ، توجه به جریان نامی، حساسیت جریان نشتی، تعداد پل‌ها، تیپ جریان تفاضلی و استاندارد محصول اهمیت دارد. وجود یک مشخصه در یک مدل به معنی یکسان‌بودن آن در تمام محصولات برند نیست.

پارامترهای مهم در بررسی محصولات رعد الکتریک

پیش از انتخاب محصول، باید مشخصات درج‌شده روی بدنه و دیتاشیت رسمی بررسی شوند.

برای خرید تجهیزات حفاظتی، نام برند به‌تنهایی معیار کافی نیست. بررسی کد فنی و مستندات رسمی هر مدل، احتمال انتخاب اشتباه را کاهش می‌دهد.

اهمیت تطبیق محصول با نقشه تابلو

در پروژه‌های صنعتی و ساختمانی، تجهیز انتخاب‌شده باید با مشخصات نقشه تابلو هماهنگ باشد. برای مثال، اگر در طراحی یک مدار حساسیت ۳۰ میلی‌آمپر و تیپ A تعیین شده است، جایگزینی آن با یک مدل دارای حساسیت یا تیپ متفاوت بدون بررسی مهندسی مجاز نیست.

هنگام بررسی مدل‌های موجود در فروشگاه‌هایی مانند صنعت روز ، بهتر است مشخصات فنی محصول با نقشه، الزامات پروژه و دیتاشیت سازنده تطبیق داده شود. این روش به کاهش خطا در سفارش تجهیزات کمک می‌کند.

اشتباهات رایج در انتخاب حساسیت کلید محافظ جان

یکی از اشتباهات متداول، انتخاب حساسیت صرفاً بر اساس جریان نامی کلید است. برای مثال، دو کلید با جریان نامی ۴۰ آمپر ممکن است دارای حساسیت‌های ۳۰ و ۳۰۰ میلی‌آمپر باشند و کاربرد حفاظتی متفاوتی داشته باشند.

اشتباه دیگر، تصور برتری مطلق حساسیت کمتر در تمام مدارهاست. حساسیت پایین‌تر در کاربردهای مناسب اهمیت دارد، اما بدون بررسی جریان نشتی طبیعی تجهیزات و هماهنگی حفاظتی ممکن است باعث قطع‌های ناخواسته شود.

استفاده از کلید ۳۰۰ میلی‌آمپر به‌جای حفاظت تکمیلی ۳۰ میلی‌آمپر در مدارهایی که چنین حفاظتی الزامی است نیز اشتباه مهمی محسوب می‌شود.

همچنین انتخاب تیپ نامناسب برای بارهای الکترونیکی می‌تواند عملکرد حفاظت را تحت تأثیر قرار دهد. حساسیت جریان نشتی و تیپ کلید باید به‌صورت هم‌زمان بررسی شوند.

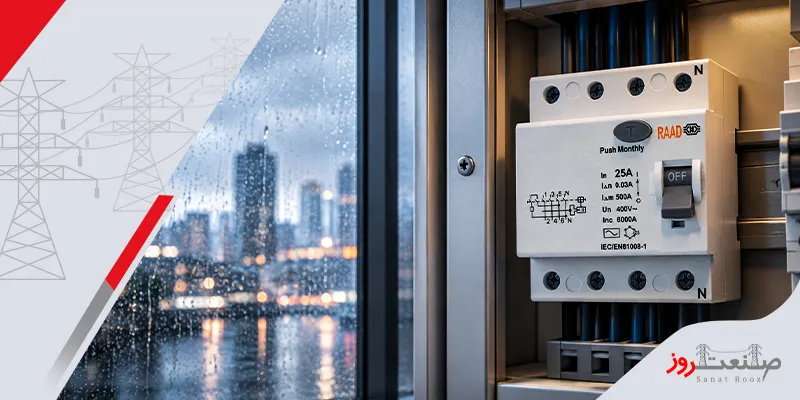

دستورالعمل آزمون و نگهداری کلید محافظ جان

پس از نصب کلید محافظ جان، آزمون عملکرد تجهیز باید مطابق مقررات نصب و دستورالعمل سازنده انجام شود. بررسی صحیح سیم‌بندی، وضعیت هادی‌های فعال و نول و عملکرد تجهیزات حفاظتی از مراحل مهم تحویل تابلو است.

دکمه TEST در بسیاری از کلیدها برای بررسی بخشی از مکانیزم قطع در نظر گرفته شده است، اما استفاده از آن جایگزین آزمون تخصصی جریان و زمان عملکرد نیست.

برای آزمون دقیق، استفاده از دستگاه تست RCD مناسب و رعایت شرایط استاندارد ضروری است. انجام آزمون‌های الکتریکی باید توسط افراد واجد صلاحیت صورت گیرد و در صورت نیاز به کار روی سیم‌بندی، مدار با روش ایمن از منبع تغذیه جدا شود.

چک‌لیست نهایی انتخاب حساسیت

پیش از خرید و نصب تجهیزات حفاظت جریان تفاضلی، موارد زیر باید کنترل شوند:

• هدف حفاظت مدار مشخص شده باشد.
• حساسیت جریان نشتی مطابق الزامات انتخاب شده باشد.
• جریان نامی تجهیز با شرایط مدار تناسب داشته باشد.
• نوع شبکه زمین و شرایط قطع خودکار بررسی شده باشد.
• تیپ کلید با ویژگی بارهای متصل سازگار باشد.
• جریان نشتی طبیعی تجهیزات در نظر گرفته شده باشد.
• هماهنگی تجهیزات بالادست و پایین‌دست بررسی شده باشد.
• مشخصات محصول با دیتاشیت رسمی سازنده تطبیق داده شده باشد.
• آزمون‌های لازم پس از نصب انجام شده باشند.

کدام حساسیت کلید محافظ جان مناسب‌تر است؟

انتخاب حساسیت مناسب برای کلید محافظ جان به هدف حفاظت، نوع مدار و شرایط شبکه وابسته است. حساسیت ۳۰ میلی‌آمپر در بسیاری از کاربردهای حفاظت تکمیلی اشخاص اهمیت دارد، درحالی‌که حساسیت‌های ۱۰۰ و ۳۰۰ میلی‌آمپر ممکن است در برخی طرح‌های حفاظت خطای زمین، توزیع و کاهش خطر آتش‌سوزی کاربرد داشته باشند.

بااین‌حال، هیچ‌یک از این مقادیر نباید بدون بررسی شرایط واقعی مدار انتخاب شوند. جریان نامی، تیپ جریان تفاضلی، تعداد پل‌ها، هماهنگی حفاظتی و الزامات استاندارد باید در کنار حساسیت بررسی شوند.

برای انتخاب دقیق تجهیزات، از جمله مدل‌های محافظ جان رعد الکتریک، مراجعه به دیتاشیت رسمی و تطبیق مشخصات با نقشه تابلو ضروری است. این رویکرد به افزایش ایمنی، کاهش قطع‌های ناخواسته و بهبود قابلیت اطمینان سیستم الکتریکی کمک می‌کند.
